煤粉振动筛

煤粉振动筛是使用在高炉喷煤工艺对煤粉筛分的特殊要求而专用的振动筛，主要是为了杜绝木屑，纤维等杂物进入煤粉仓，从而确保了煤粉在管路中浓相输送的正常进行。煤粉振动筛（煤粉筛）具有筛分效果好，工作安全可靠、密封性能好、对基础的动负小等特点，已在冶金，矿产等企业广为推广，使用得到一致好评！

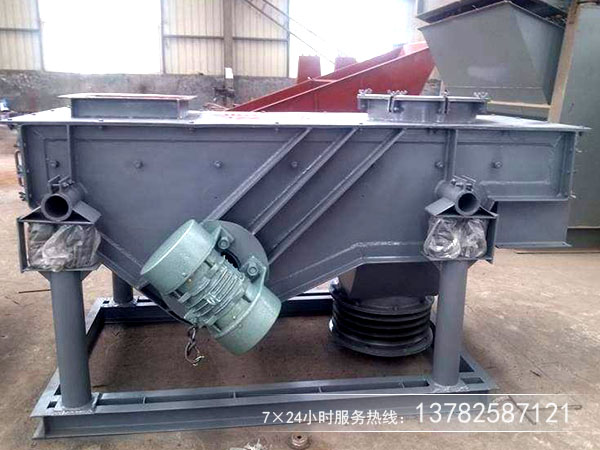

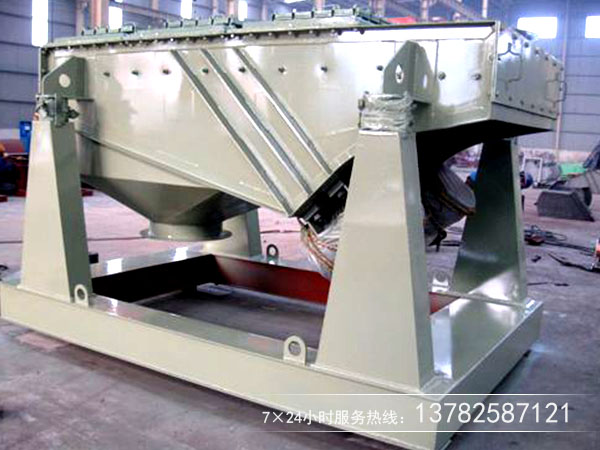

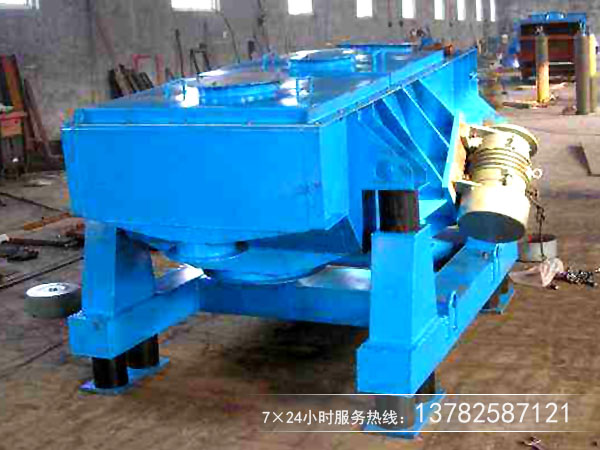

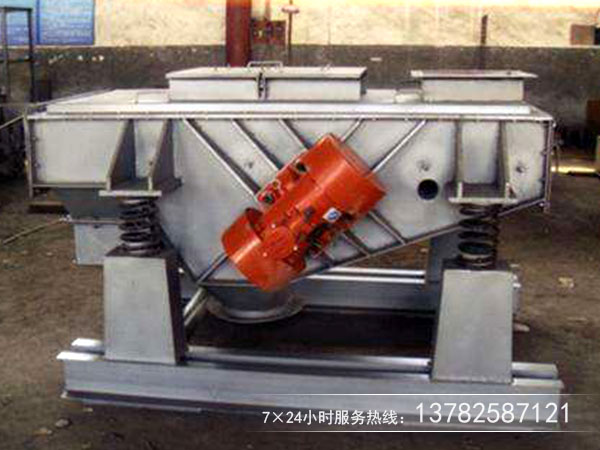

真机图片

结构工作原理

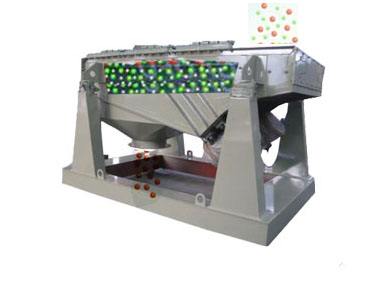

该筛机由振动电机1.筛体2.一次减振簧3.一次减振4.二次减振簧5.底板组成。依靠相同的两台振动电机反方向自同步旋转，使筛体沿激振力方向做周期性往复运动，迫使物料在筛面上做连续抛物运动，煤粉迅速松散透筛，木屑与纤维等杂物留在筛网上部，定期由人工消理。

   本机由筛箱、密封罩、振动电机、二次隔振系统、底架等组成。筛箱依靠两台相同的振动电机作反方向自同步旋转，使整个参振部件做直线振动。煤粉从入料口落入筛箱后，迅速松散、透筛、木屑、纤维等杂物留在筛网上部，定期由人工清理。煤粉筛采用高性能的振动电机激振，调整振动电机激振力的大小，可以改变筛机振动的振幅大小。筛机设置二次隔振系统，煤粉筛运行时传给基础的动负荷小，可以安装在楼板上。筛面为平顶式不锈钢丝编织筛网，用勾板拉紧。

煤粉筛型号参数表

参    数		型号
		TZSM-50-140	TZSM-70-200	TZSM-90-240	TZSM-140-300
筛面规格（mm）		500×1400	700×2000	900×2400	1400×3000
筛面倾角（°）		0°-10°	0°-10°	0°-10°	0°-10°
筛孔尺寸（mm）		2×2	4×4	5×5	3×3
振幅（mm）		5-7	6-8	5-7	6-8
处理量（t/h）		7-10	10-30	10-65	50
振动电机	型号	J20-10-6	J20-20-6	J20-50-6	J20-50-6
	功率（Kw）	2×0.75	2×1.5	2×2.2	2×3.0
	转速(r/min)	960	960	960	960

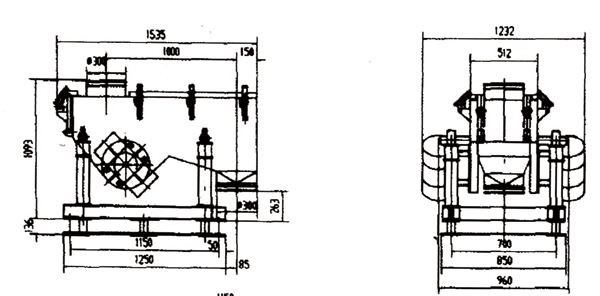

外形尺寸 (长×宽×高)		1535×1232×1229	2202×1802×1229	4019×2320×1895	3300×2200×1395

使用说明书

安装与调试：

   1、安装前，把现场基础与筛子安装图对照检查。
   2、安装时根据从下到上的顺序安装，先装底板，再装二次振簧，二次减振，一次减振簧，筛体。
   3、调整各种胶簧，保证垂直，如出现歪斜，调整底板位置，使之垂直，*后把底板与基础予理板焊接在一起。
   4、两台电机转向相反。
使用与维护：
   1、应经常检查固定电机螺栓和固定筛板螺栓是否松动，如有松动，及时拧紧。
   2、振动电机一般一年大修一次，检查轴承磨损情况，更换新的润滑脂。
   3、振动电机日常维护参照电机使用说明书。
