振动给料机

振动给料机是一种性价比比较高的喂料设备，该设备分为座式和吊式，页可分为，电磁式和电机式，可以适用于任何环境完成喂料作业。可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置。振动给料机工作可靠、噪声低、耗能小、无冲料现象、寿命长、维护保养方便、重量轻、体积小、设备调节安装方便、综合性能好。当采用封闭式结构机身时可防止粉尘污染。

真机图片

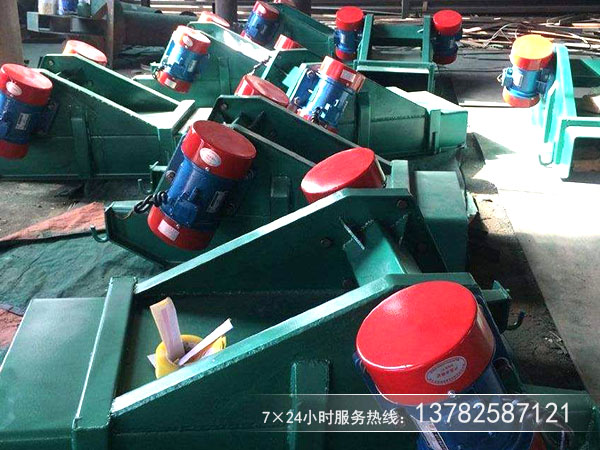

电机式振动给料机

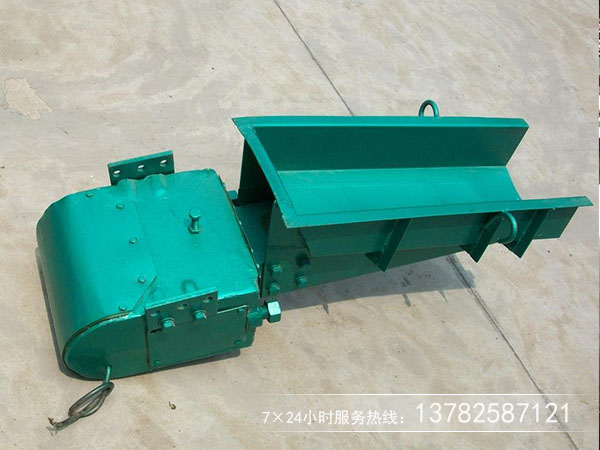

电磁式振动给料机

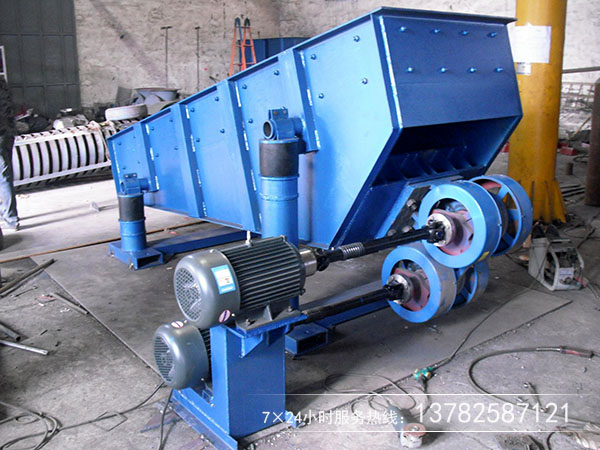

激振器式振动给料机

座式吊式安装角度

1、水平安装：这种安装适用于一般物料均匀稳定给料的情况。它可以防止物料的自流。

2、向下倾斜10度：这种角度适用于一般物料连续给料的情况。
3、向下倾斜15度：这种角度适用于粘性或含水量较大的物料连续给料的情况。

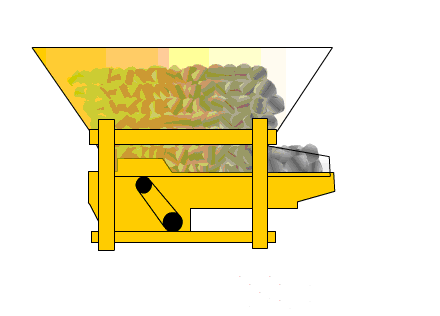

结构工作原理

振动给料机采用双偏心轴激振器的结构特点，保证设备能承受大块物料下落的冲击，给料能力大。给料机可分为钢板结构和篦条结构，钢板结构的给料机多用于砂石料生产线，将物料全部均匀地送入破碎设备；篦条结构的给料机可对物料进行粗筛分，使系统在配制上更经济合理，在破碎筛分中已作为必不可少的设备。

振动给料机型号参数

型号	最大进料 粒度 (mm)	处理 能力 (t/h)	电动机 功率 (kw)	安装 倾角 (°)	槽体尺寸 (mm)	外形尺寸 (长×宽×高)(mm)
GZD-650×2300	300	80-100	1.2×2	10-20	650×2300	2300×1360×780
GZD-750×2500	350	100-130	1.5×2	10-20	750×2500	2500×1460×780
GZD-850×3000	400	120-150	3×2	10-20	850×3000	3110×1800×1600
GZD-1000×3600	500	150-200	3.7×2	10-20	1000×3600	3850×1950×1630
GZD-1100×3600	580	240-300	3.7×2	10-20	1100×3600	3600×2050×1660
GZD-1300×3600	650	450-600	7.5×2	10-20	1300×3600	3900×2350×1750
GZD-1500×3600	1050	450-1000	7.5×2	10-20	1500×3600	3900×2000×1750
GZD-2000×3600	1200	550-1000	10×2	10-20	2000×3600	3600×2000×1750
GZD-2500×5000	1500	650-1500	18×2	10-20	2500×5000	5000×2500×1800
ZSW-380×95	500	100-180	11	0-10	3800×960	3920×1640×1320
ZSW-490×110	630	150-400	15	0-10	4900×1100	4980×1830×1320
ZSW-490×130	750	400-700	22	0-10	4900×1300	4980×2580×2083
ZSW-600×130	750	400-700	22	0-10	6000×1300	6082×2580×2083
ZSW-600×150	800	500-900	30	0-10	6000×1300	6086×2662×1912
ZSW-600×180	900	700-1300	45	0-10	6000×1500	6310×3262×2230
ZSW-600×200	1200	800-1500	55	0-10	6000×2000	6310×3462×2230



类型	型号	生产率(t/h)		给料粒度mm	双振幅mm	电压(V)	电流(A)		功率(Kw)	配套控制箱	重量（KG）
		水平	-10度				工作电流	表示电流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2	73
	GZ2	10	14	50			3.0	2.3	0.15		146
	GZ3	25	35	75			4.58	3.8	0.2		217
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2	412
	GZ5	100	140	150			12.7	10.6	0.65		656
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3	1252
	GZ7	250	350	250			24.6	20	3		1920
	GZ8	400	560	300			39.4	32	4		3040
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3	3750
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3	6491
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2		7680
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2	242
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2	457
	GZ5S	100	140	150			12.7	10.6	0.65		666
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1246
	GZ7S	250	350	250			24.6	0	3	XKZ-100G3	1960
	GZ8S	400	560	300			39.4	32	4		3306
封闭型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2	77
	GZ2F	8	11.2	40			3	2.3	0.15		154
	GZ3F	20	28	60			4.58	3.8	0.2		246
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2	464
	GZ5F	80	112	80			12.7	10.6	0.65		668
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3	1278
