YK系列圆振动筛

YK系列圆振动筛是电机带动偏心轴旋转后联动振动筛做上，前，下，后的圆运动轨迹，所以使用了偏心轴的英文首字母来命名型号，该机型吸取了吸收德国技术制造技术，振动强度高，处理能力大，筛分效率高。适宜采石场筛分砂石料，也可供选煤、选矿、建材、电力及化工等行业作产品分级用。

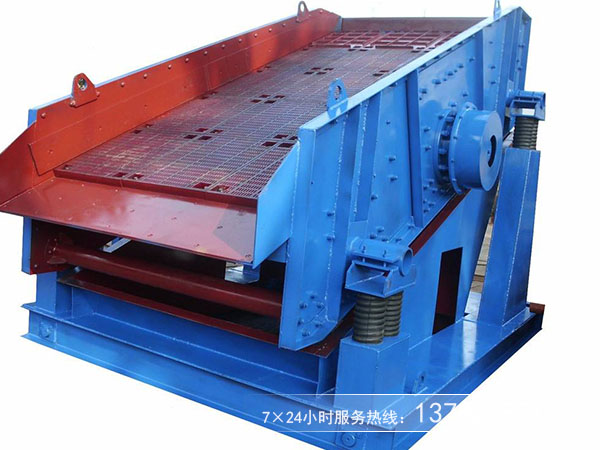

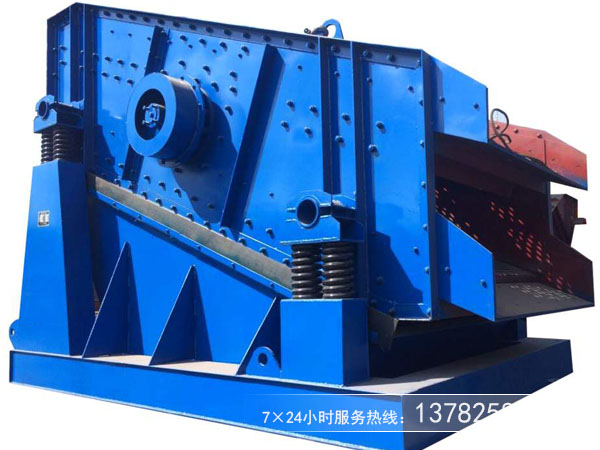

真机图片

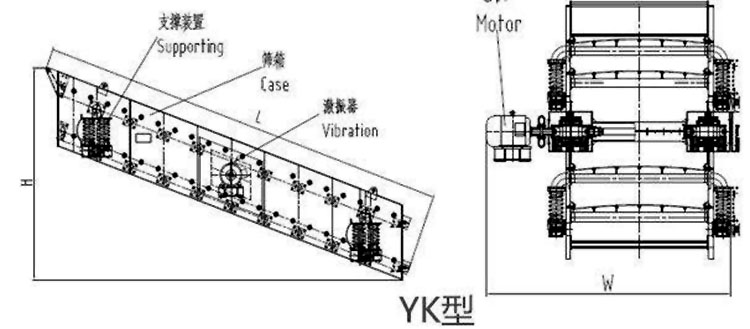

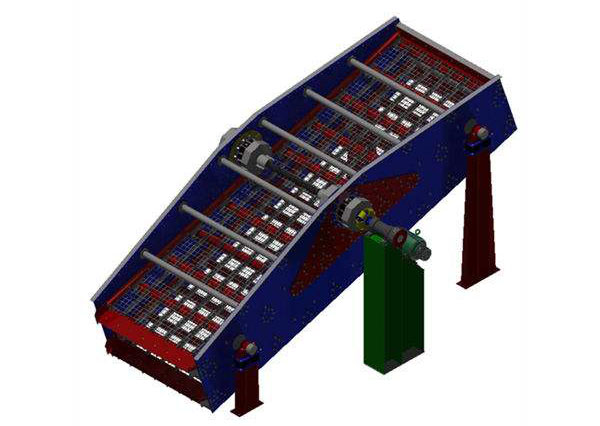

转向结构图

型号振幅参数

型号规格	筛网面积（㎡）	处理能力(m³/h)	电机功率(kw)	重量(t)
2YK1224	2.88	20-120	5.5	2.15
2YK1235	4.2	20-150	5.5	2.45
3YK1235	4.2	20-150	7.5	3.05
4YK1235	4.2	20-150	11	3.65
YK1545	6.75	22-150	11	4.2
2YK1545	6.75	22-150	15	5.2
3YK1545	6.75	22-150	15	6.05
4YK1545	6.75	22-150	18.5	7.14
YK1860	10.8	32-350	15	4.65
2YK1860	10.8	32-350	18.5	6.14
3YK1860	10.8	32-350	18.5	7.59
4YK1860	10.8	32-350	22	9
YK2160	12.6	66-720	18.5	4.97
2YK2160	12.6	66-720	22	7.16
3YK2160	12.6	66-720	30	8.81
4YK2160	12.6	66-720	30	10.97
YK2460	14.4	75-750	22	6.2
2YK2460	14.4	75-750	30	7.84
3YK2460	14.4	75-750	30	9.78
4YK2460	14.4	75-750	30	12.07
YK3060	18	200-900	30	12
2YK3060	18	200-900	37	16
3YK3060	18	200-900	45	19
4YK3060	18	200-900	45	22

使用说明书

产品安装与调试：
   YK系列圆振动筛安装时应按设备图纸的要求预埋钢板，要求预埋钢板的上平面位于同一水平面上，安装所需的预埋钢板、底脚螺栓等均由安装部门自备。每台筛机的支承弹簧在安装前应进行选配，保证各个弹簧的高度和刚度基本一致。 振动筛出厂后，如超过6个月才安装，则安装前必须将振动器内的轴承拆下清洗，注入新润滑脂（2号锂基润滑脂）。该系列振动筛经重新安装后，用手转动偏心轴不得有阻力过大或卡死等现象，否则应及时查清原因加以调整。
  振动筛各部件安装完，检查合格后，可进行试运转，试运转前应详细检查各处的螺栓是否紧固，筛机周围是否有妨碍筛框振动的障碍物。
  试运转4－6小时，观察筛机运行情况，若发现异常声响或失振现象，应及时停机检查原因，排除故障。试运转时应检查以下项目：
  1、振动器轴承的温度，要求*高温度不超过75℃，温升不超过45℃。
  2、各处紧固螺栓的紧固情况，发现松动应及时按时拧紧。
  振动筛试运转合格后可投入生产。筛机投入生产后的头两周内，应每周将各处的紧固螺栓重新紧固一遍，以后一个月紧固一次。
产品使用与维护：
  振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待筛面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或有异常声响，应及时停机检查，找出原因，排除故障。振动器轴承采用2号锂基脂润滑，正常情况下，每两个月加注一次润滑脂，加注量不宜过多，否则会引起轴承过热。振动器使用6个月后，检查油脂情况，如发现变干或有硬块时，应清洗更换新油脂，轴承应每年清洗检查一次。

产品选用提示：
1、YK型块偏心圆振动筛分别有敞开型和封闭型两种结构形式。本系列振动筛有轻型和重型之分，适用不同物料粒度级别的筛分，选用时请确定电压制式及有无防爆要求.
2、设备安装方式有支座式和吊挂式及二者搭配式等多种形式。
产品注意事项：
1、该系列振动筛配有金属筛板和橡胶筛板两种，筛面类型及筛孔尺寸由用户订货时自行确定；
2、该系列振动筛可左装或右装，电动机位于物料流动方向左侧为左装、右侧为右装；
3、产品样本数据仅供设计选型参考用，准确数据以图纸资料为准。
