回转筛

回转筛程圆筒壮，物料在里面回转翻滚，从而筛分物料。圆筒回转筛是分选技术中应用非常广泛的一种机械，是通过对颗粒粒径大小来控制垃圾分选的，分选精度高。滚筒筛的筒体一般分几段，可视具体情况而定，筛孔由小到大排列，每一段上的筛孔孔径相同。

圆筒回转筛是由若干个圆型状筛网组成，整体与地平面成倾斜状态，外部被密封隔离罩所密封，以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转，物料自上而下通过筛分筒得到分离，细料从筛分筒前端下部排出，粗料从筛分筒下端尾部排出。

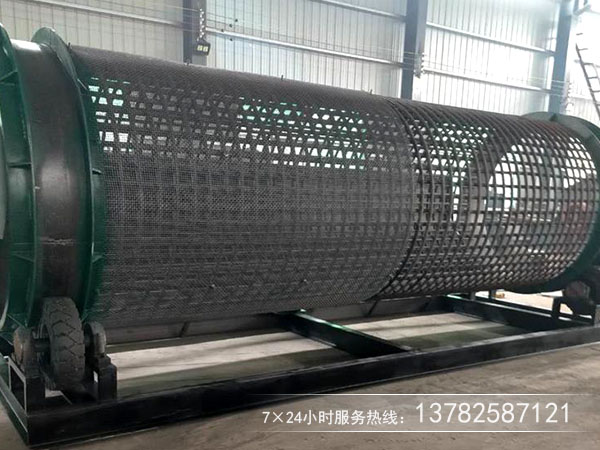

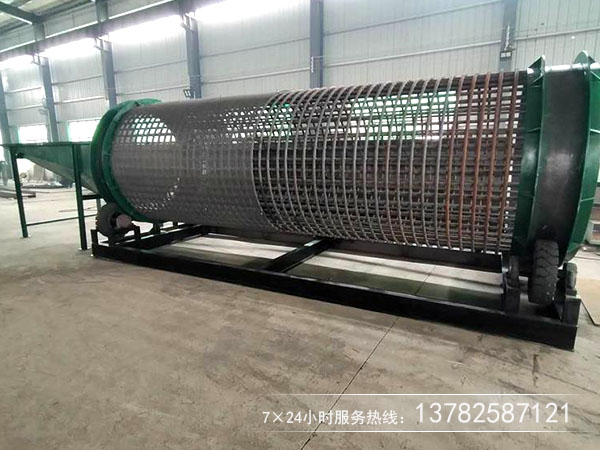

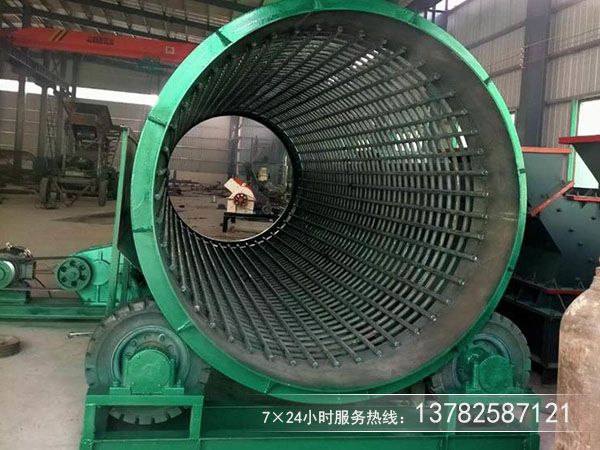

真机图片

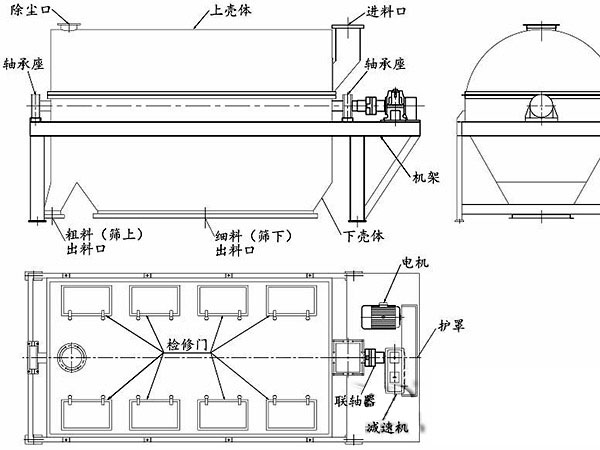

结构工作原理

滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起，驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同，是人们对它的认识和叫法上存在差异。

回转筛优势

2、进料方式简单多样

  我公司研制的回转筛进料口可根据现场实际设计，无论是皮带、漏斗或其它进料方式，不用采取特殊措施，都可以顺畅进料。
3、筛分效率高
  设备可设有梳型清筛机构，在筛分过程中，不管进入筛分筒的物料多脏、多杂都可以筛分，从而提高了设备的筛分效率。
4、筛分量大、易于大型化
  在相同尺寸下，圆面积比其它型状的面积都大，因此其筛分有效面积就大，使物料能充分接触筛网，因而单位时间内筛分量就大。又因其结构简单，布置方便，技术新颖而成熟等特点，极易大型化。
5、自身能耗小
  我公司研制的回转筛电机功率小，是其它筛型的二分之一到三分之一，处理相同量物料而运行时间仅为其它筛型的二分之一，因此能耗低。
6、工作环境好
  整个筛分筒可以用密封隔离罩所密封，清除了筛分循环过程中的粉尘飞扬，块状分溅等现象，避免了对工作环境的污染。
7、设备噪音低
  回转筛在运行中，由于回转速度小，并且有密封隔离罩与外界隔离，使噪声无法传递到外部，从而降低了设备噪音。
8、使用寿命长，维修量小
  回转筛是由若干个圆环状网组成，其总筛分面积远远大于其它筛型的筛分面积，再加上筛分效率高，设备运行时间短，故而使用寿命较长 ，易损件少、维护量小。
9、检修方便
  设备密封隔离上罩可以拆开，拆开后不影响机器正常运行，并且使得检修非常方便。

型号参数表

圆筒筛型号	筒体规格	筒体倾角	筒体转速 （r/min）	筛孔尺寸 （mm）	大进料粒度 (mm)	产量（m3/h）		功率 （kw）
						筛孔（2mm）	筛孔（30mm）
YTS1030	Φ1×3	5-7°	22.5	2-30	60	10	60	4
YTS1040	Φ1×4	5-7°	25	2-30	60	11	80	4
YTS1230	Φ1.2×3	5-7°	20	2-30	70	12	100	5.5
YTS1240	Φ1.2×4	5-7°	20	2-30	70	14	120	5.5
YTS1250	Φ1.2×5	5-7°	20	2-30	70	15	140	5.5
YTS1530	Φ1.5×3	5-7°	17	2-30	80	18	150	5.5
YTS1540	Φ1.5×4	5-7°	17	2-30	80	18	150	7.5
YTS1550	Φ1.5×5	5-7°	17	2-30	80	20	180	11
YTS1560	Φ1.5×6	5-7°	17	2-30	80	22	200	11
YTS2040	Φ2×4	5-7°	12	5-60	90	25	250	15
YTS2050	Φ2×5	5-7°	12	5-60	90	30	300	15
YTS2060	Φ2×6	5-7°	12	5-60	90	35	350	18.5

订购选型小提示：
1、外型尺寸是按筒体长计；
2、处理量是按大孔径计算；
3、倾斜角度和每节长度视物料不同而不同；
4、质量按筒体长且使用编织网时计；
5、物料大块所占比例不超过10%。
